一分八功分器
SMA微帶功分器全稱微帶功率分配器，英文名Power divider，是一種將一路輸入信號能量分成兩路或多路輸出相等或不相等能量的器件；也可反過來將多路信號能量合成一路輸出，此時也稱為合路器。一個功分器的輸出端口之間應保證一定的隔離度。具備工作頻率寬、插損小、增益及隔離度高，性能穩定等優點。

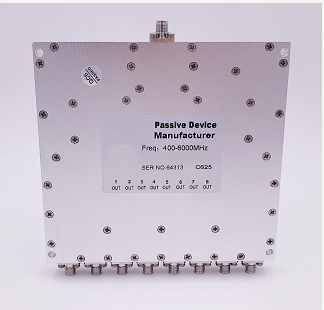

1、產品型號：ARPD-460-8S
2、產品名稱：微帶八功分器
ARPD-460-8S
8-Way Power Divider
Specifications
|
SN |
Parameters |
Specifications |
|
1 |
頻率范圍Frequency Range |
400～6000 MHz |
|
2 |
插入損耗Insertion Loss |
≤ 3.2dB（Excluding theoretical loss未含理論損耗9.0 dB） |
|
3 |
輸入駐波Input Port ?VSWR |
Typ.1.18 / Max.1.35 |
|
4 |
輸出駐波Output Port VSWR |
Typ.1.15 / Max.1.25 |
|
5 |
隔離度Isolation |
Typ.28dB?/ Min.20dB |
|
6 |
幅度平衡Amplitude Balance |
≤?0.4dB |
|
7 |
相位平衡Phase Balance |
±5° |
|
8 |
阻抗Impedance |
50 Ohms |
|
9 |
端口接頭Input/Output Connectors |
SMA-Female |
|
10 |
承受功率Power Rating |
Splitter分路器用時30W; Combiner合路器用時2W |
|
11 |
工作溫度Operation Temperature |
-45℃?~ +85℃ |
|
12 |
表面處理Surface Finishing |
Blue paint藍色烤漆 |
|
13 |
外形尺寸Outline Dimensions |
138*120*12（mm） |
|
14 |
重量Weight |
447（g）? |
